Комплект электропроводки к фаркопу Opel Zafira Life 2019-

Описание:

Комплект электропроводки с оригинальными колодками и блоком управления предназначен для быстрого подключения электрики фаркопа к бортовой сети автомобиля Opel Zafira Life. Подключение осуществляется к штатным разъемам задних фонарей. Такой способ подключения исключает вмешательство в электрическую сеть автомобиля и позволяет смонтировать электропроводку фаркопа без "врезки" в штатную проводку автомобиля. Каждый комплект разработан под конкретную модель автомобиля с учетом ее конструктивных особенностей.

Марка и модель автомобиля: Opel Zafira Life
Выпуск: с 2019-


Температура эксплуатации от -40°C до +45°C
Артикул производителя: KA SC 71 111 011
Номер штрих кода (EAN-13) : 4603312196339

Гарантия: 3 года.



Цена: 5250 p.

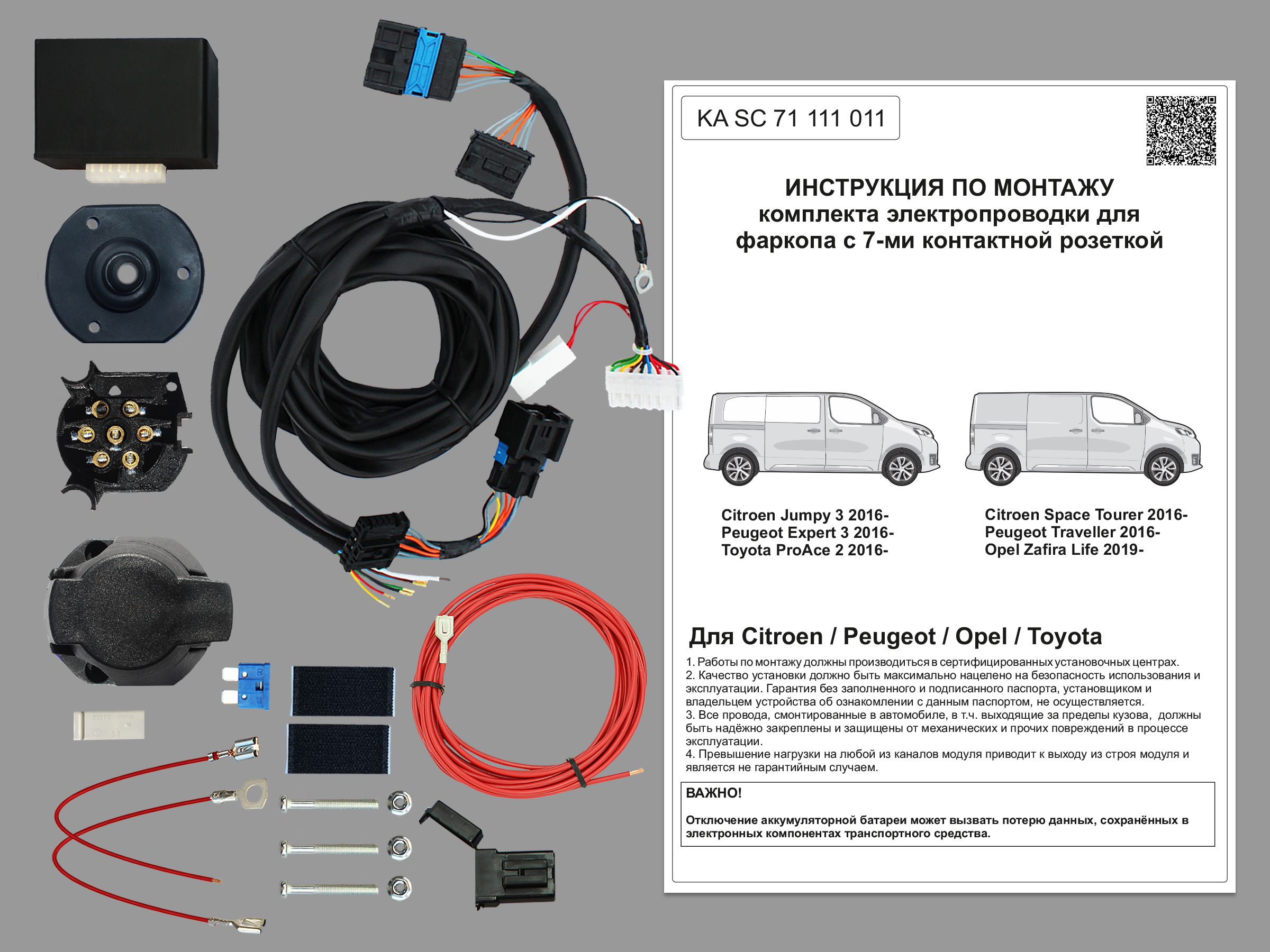

Комплектация:
• Блок согласования -1шт.
• Жгут проводов со штатными колодками.
• Монтажный комплект -1шт.
• Кабель питания-1шт.
• Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
• Инструкция -1шт.
• Упаковочная коробка-1шт.


Подробное описание:

Блок согласования:
Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 7-ми контактную розетку без существенной нагрузки на бортовую сеть автомобиля. Блок согласования представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, а именно: Стоп сигнал, правый и левый указатели поворотов, правый и левый габаритные огни, противотуманный фонарь или лампа указателя заднего хода. Модуль подключается к штатной проводке автомобиля, через подключение непосредственно к задним фарам. Модуль абсолютно не видим электронным системам автомобиля, так как потребляет незначительное количество электрического тока (менее 10 мА).
Также модуль не может повлиять на работоспособность штатных систем автомобиля, так как не может передавать никакой электрический ток в штатную систему автомобиля, соответственно, никак не влияя на ее работоспособность.

Жгут проводов со штатными колодками:
Материал проводника - Провод марки ПВАМ (ссылка на производителя). На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники, с другой стороны провода оснащены штатными колодками для подключения "в разрыв" задних фонарей, кроме провода 1,0мм2 (белый) на нем установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"). Групповая изоляция: Все проводники собраны в общий жгут с применением флисовой изоленты на тканевой основе и ПВХ трубки для автомобильной промышленности.

Монтажный комплект:
• Корпус предохранителя пластиковый - 1 шт.
• Предохранитель (15А) - 1 шт.
• Винт DIN7985 М4*35 - 3 шт.
• Гайка с фланцем DIN6923 M4 рифленая - 3 шт.
• “Велкро липучка"- 1 комплект.
• Провод с установленной клеммой "Мама" - 1шт.
• Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт.
• Колодка гнездовая пластиковая - 1 шт.
• Упаковка для монтажного комплекта- 1 шт.

Кабель питания: 1 проводник 1,5мм2(красный) длина - 4,5м провод марки ПВАМ.

Розетка 7-контактная с резиновым уплотнителем(пыльником):
Предназначена для подключения электрики прицепного устройства. Корпус розетки изловлен из высококачественного пластика, соединительные контакты изготовлены из латуни.

Инструкция:
Включает в себя рисунок модели автомобиля, для которого изготовлен комплект электрики, в иллюстрации изображено, что входит в комплект электрики, правила и начало работ, а также “маршрут” прокладки проводов c учетом технических характеристик конкретной модели автомобиля, произведена иллюстрационно частичная разборка обшивки автомобиля, которая необходима для проведения монтажа проводки, указана электрическая схема подключения 7 или 13 контактной розетки, указан номер телефона адрес электронной почты.

Упаковка:
• Материал товарной упаковки картонная коробка 270х165х50.
• Материал групповой упаковки Картонная коробка размер, мм: 380х285х228.
• Количество товарных упаковок в групповой упаковке - 8 шт. Вес 5,24 кг.
• Стандартное размещение на паллете размером 800х1200, 36 товарных упаковок в 4 ряда.
• Вес 204,64 кг.
