Комплект электропроводки к фаркопу Renault Duster 2021-



СКАЧАТЬ КА SC 71 105 012OB1

- Инструкцию

- Сертификат

- Пакет фото серый фон

- Пакет фото белый фон

Описание:

Комплект электропроводки подготовленный специально для Renault Duster, подключение осуществляется параллельными ответвителями прокалывающего типа в ПВХ корпусе “ОВ-1”. предназначены для быстрого подключения  к бортовой сети автомобиля задних фонарей. Каждый комплект разрабатывается под конкретную модель автомобиля с учетом ее особенностей.

Марка и модель автомобиля: Renault Duster
Выпуск: с 2021-

Температура эксплуатации от -40°C до +45°C
Артикул производителя: КА SC 71 105 012 OB1
Номер штрих кода (EAN-13) : 4603312196186

Гарантия: 3 года.

Цена: 3029 p.
Добавить в корзину

Технические характеристики:

  • Розетка ТСУ 7 - контактная с защитным пыльником (ISO 1724).
  • Материал проводника - Провод марки ПВАМ (ссылка на производителя)
  • Сечение проводников: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина 1,7 метра, 1 проводник 1,0мм2 (белый) длина 1,6 метра.
  • Обработка кабеля наконечниками: На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники, с другой стороны провода оснащены штатными колодками для подключения "в разрыв" задних фонарей, кроме провода 1,0мм2 (белый) на нем установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса").
  • Групповая изоляция: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности с внешним диаметром 10мм.
  • Монтажный комплект: Винт DIN7985 М4*35 - 3 шт., Гайка с фланцем DIN6923 M4 рифленая - 3 шт., упаковка для монтажного комплекта - 1 шт.
  • Вес 0,15 кг.

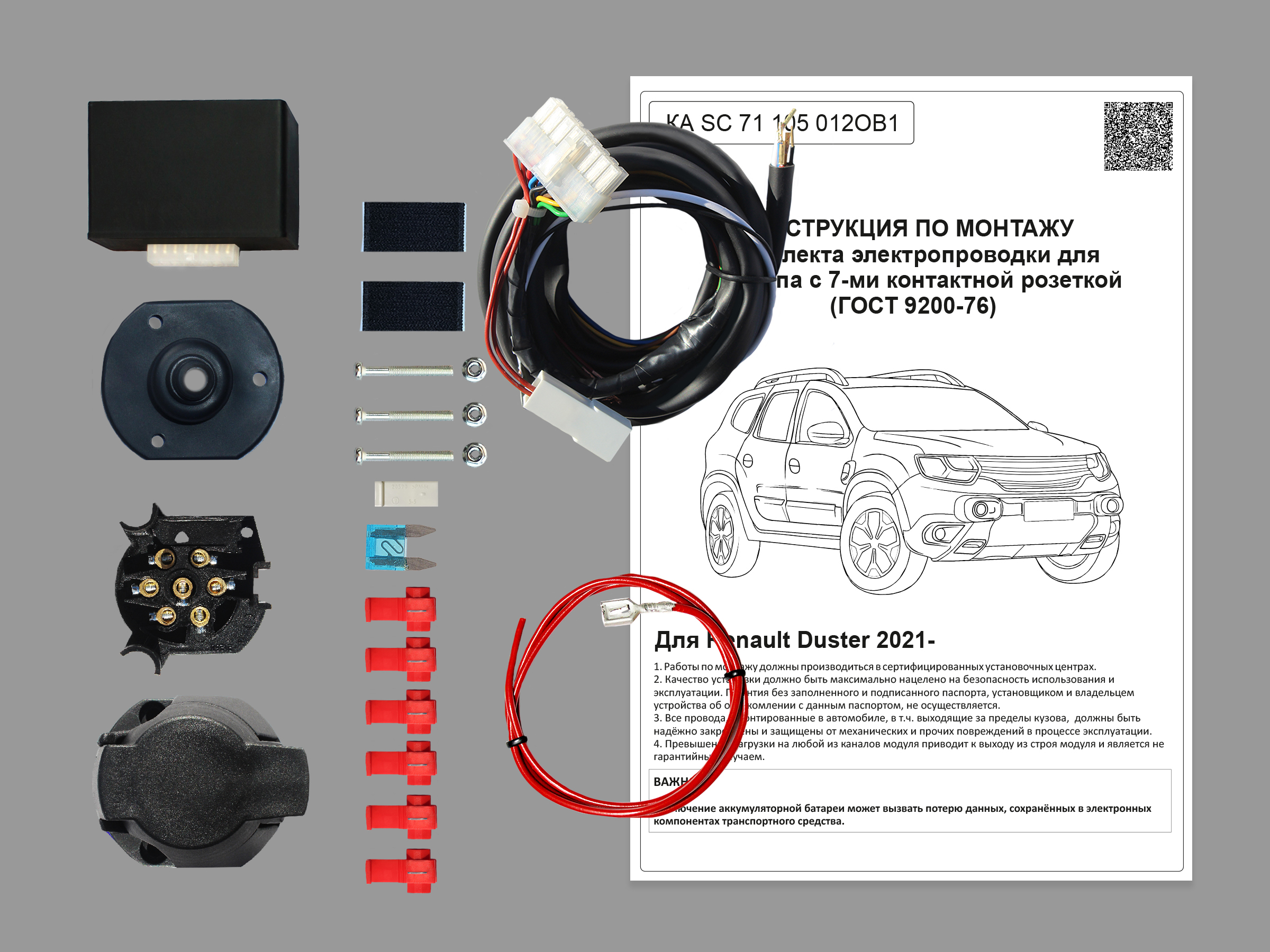

Комплектация:

  • Блок -1 шт.
  • Жгут проводов основной  - 1шт.
  • Кабель питания -1 шт.
  • Монтажный комплект -1 шт.
  • Розетка 7-контактная с резиновым уплотнителем(пыльником) - 1шт.
  • Инструкция по подключению и монтажу со вспомогательным изображением - 1шт.
  • Упаковочная коробка - 1шт.

Монтажный комплект:

  • Винт DIN7985 М4*35 - 3 шт.
  • Гайка с фланцем DIN6923 M4 рифленая - 3 шт.
  • Ответвитель прокалывающего типа в ПВХ корпусе “ОВ-1” - 6шт.
  • Корпус предохранителя пластиковый - 1 шт.
  • Мини-предохранитель - 1шт.
  • Велкро "липучка"- 1 комплект.
  • Колодка гнездовая пластиковая - 1 шт.
  • Упаковка для монтажного комплекта- 1 шт.

Упаковка:

  • Материал товарной упаковки картонная коробка 270х165х50.
  • Материал групповой упаковки - картонная коробка размер, мм: 380х285х228.
  • Количество товарных упаковок в групповой упаковке  - 8 шт. Вес 8,8 кг.
  • Размещение на паллете размером 800х1200, 36 товарных упаковок в 4 ряда.
  • Вес паллета с полной загрузкой: 317 кг.
