Модуль согласования Smart connect минимальный набор или ремкомплект

Описание:

Данный набор представляет собой минимальный список комплектующих, который необходим для решения разнообразных задач, таких как:
- Установка комплекта на новый автомобиль
- Для замены несправного блока на автомобиле, в том случае если на машине стоит блок согласования сторонней фирмы, например не отечественного производства (данный блок невозможно найти на российском рынке)
Главными достоинствами такого комплекта является универсальность (можно использовать как для установки в новый автомобиль, так и в качестве ремкомплекта) небольшие габариты упаковки, малый вес и цена.

Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 7-ми контактную розетку без существенной нагрузки на бортовую сеть автомобиля.

Смарт коннект представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, а именно:
Стоп сигнал, правый и левый указатели поворотов, правый и левый габаритные огни, противотуманный фонарь или лампа указателя заднего хода. Модуль подключается к штатной проводке автомобиля, через подключение непосредственно к задним фарам, либо через специальную соединительную колодку, штатно расположенную на автомобиле (если предусмотрено заводом изготовителем автомобиля).

Модуль абсолютно не видим электронным системам автомобиля, так как потребляет незначительное количество электрического тока (менее 10 мА).
Также модуль не может повлиять на работоспособность штатных систем автомобиля, так как ни при каких обстоятельствах не может передавать никакой электрический ток в штатную систему автомобиля, соответственно, никак не влияя на ее работоспособность.

Температура эксплуатации от -40°C до +45°C
Артикул производителя: KA.SC.7.1.0
Номер штрихкода (EAN-13) :4603312196964

Гарантия: 3 года.


Цена: 1200 p.

Технические характеристики:

  • Материал проводников - Провода марки ПВАМ (ссылка на производителя).
  • Сечение проводников:
  • Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина -0,5м,
  • Питание: 2 провода в колодке для перехода на провод 1,5мм2(красный) длина – 0,2м. На провод 0,35мм2 (Черный) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 (Масса блока)
  • Проводники собраны ПВХ трубку для автомобильной промышленности, с внешним диаметром 10мм.
  • Вес 0,15 кг.

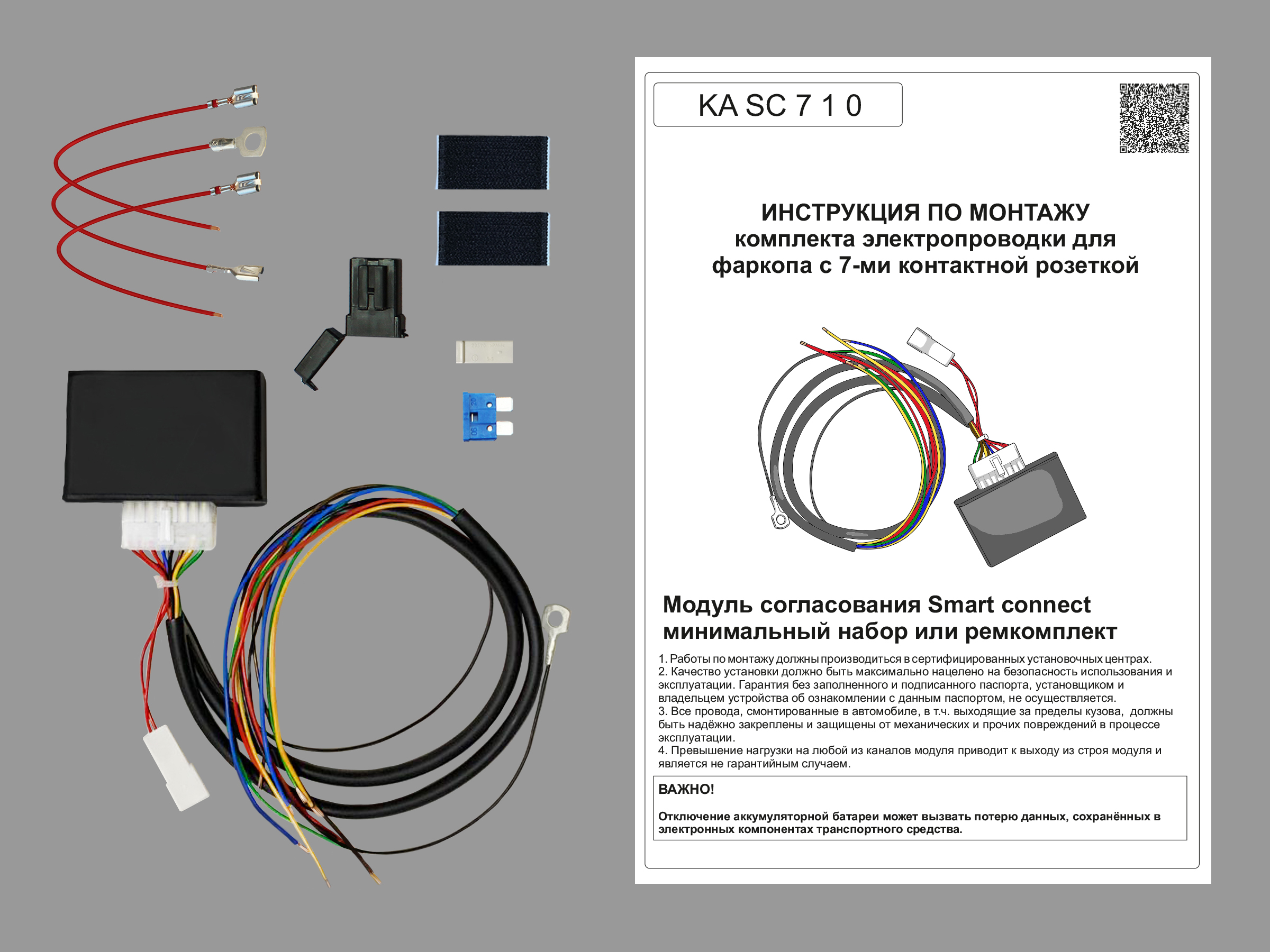

Комплектация:

  • Блок -1шт.
  • Жгут проводов -1шт.
  • Монтажный комплект-1шт.
  • Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
  • Полиэтиленовая упакровка-1шт.


Монтажный комплект:

  • Корпус предохранителя пластиковый - 1 шт,
  • Предохранитель (15А) - 1 шт,
  • Велкро "липучка"- 1 комплект,
  • Провод с установленной клеммой "Мама" - 2шт,
  • Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт,
  • Колодка гнездовая пластиковая - 1 шт,
  • Упаковка для монтажного комплекта- 1 шт


Упаковка:

  • Материал товарной упаковки- полиэтиленовый пакет 200х150х50.
  • Материал групповой упаковки- Картонная коробка размер, мм: 380х285х228.
  • Количество товарных упаковок в групповой упаковке - 30 шт. Вес 7,7 кг.
  • Размещение на паллете размером 800х1200, 36 товарных упаковок в 4 ряда.
  • Вес палета с полной загрузкой: 258 кг
