Модуль согласования Smart connect KA.SC.7.2.13
Описание:
Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 13-ти контактную розетку (ISO 1724) без существенной нагрузки на бортовую сеть автомобиля. Имеет систему защиты от несанкционированного отключения розетки сопряженного устройства, функцию диагностики сопряженного устройства, и др. Смарт коннект представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, и имеет следующие функции на борту:
- Функция включения противотуманных фар прицепа с выключенными фарами на автомобиле.
- Функция двойного напряжения одного кабеля (мультиплексная система).
- Функция переноса с неработающих указателей поворота на лампы габаритных огней (при замыкании)
- Визуальная диагностика ламп прицепа
- Индикатор неисправности сопряженного устройства
- Защита от некорректного подключения полярностей
Температура эксплуатации от -40°C до +45°C
Артикул производителя: KA.SC.7.2.13
Номер штрихкода (EAN-13) : 4603312196155
Гарантия: 3 года.
Технические характеристики, комплектация:
- Розетка ТСУ 13 - контактная с защитным пыльником.
- Материал проводников - Провода марки ПВАМ (ссылка на производителя).
- Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина -1,6м, 1 проводник 1,5мм2 (белый) длина -1,6м, Входные сигналы: 6 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный, оранжевый) Питание: 1 проводник 1,5мм2 (красный) длина - 4,5м.
- Обработка кабеля наконечниками: На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама".
- Групповая изоляция проводов, подключаемых к розетке ТСУ: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности с внешним диаметром 10мм.
- Вес 0,64 кг.

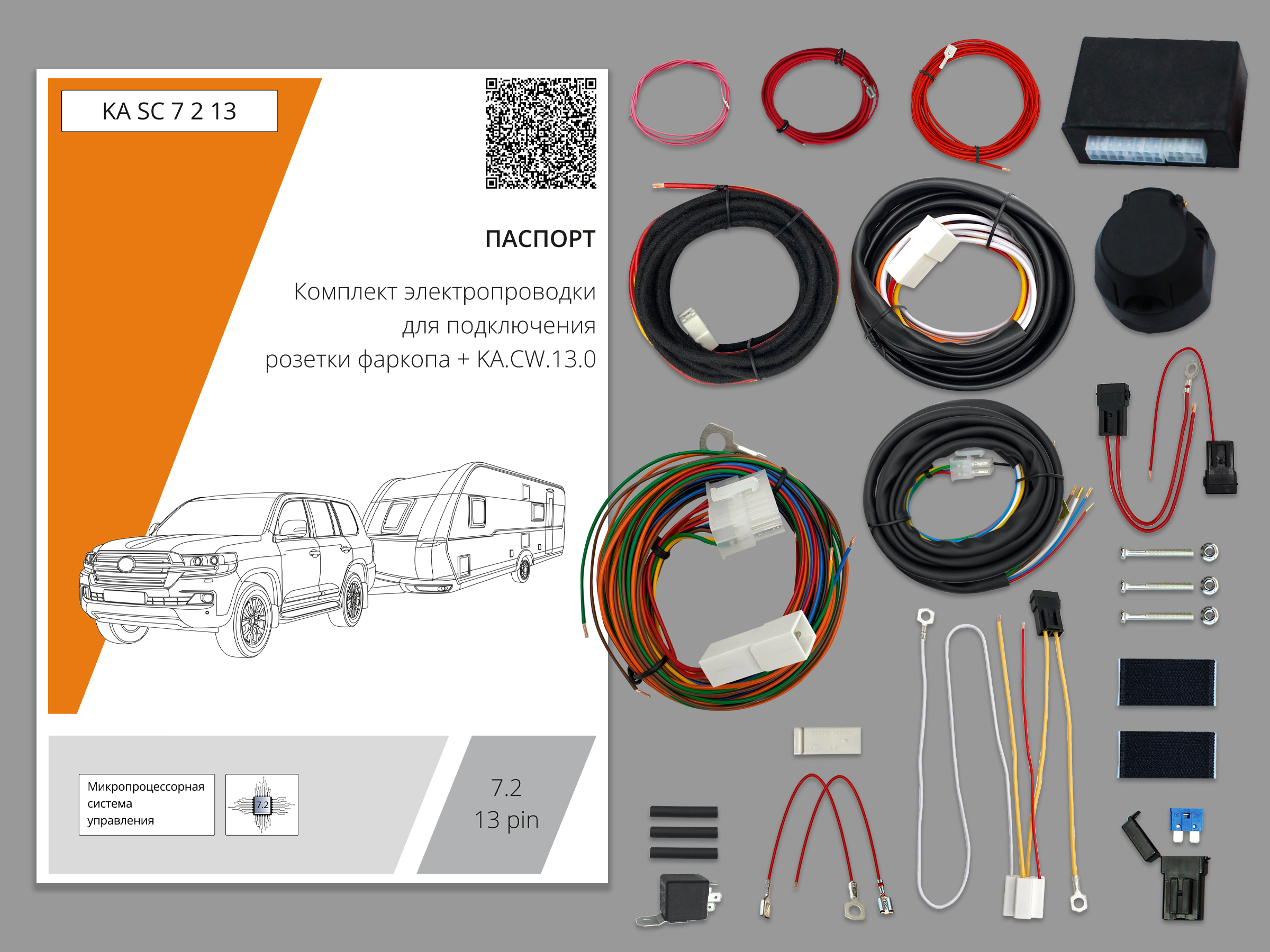

Комплектация:
- Блок -1шт.
- Жгут проводов №1 - 1шт.
- Жгут проводов №2 - 1шт.
- Кабель питания - 1 шт.
- Кабель дополнительный (розовый) -1шт.
- Монтажный комплект - 1 шт.
- Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
Монтажный комплект:
- Корпус предохранителя пластиковый - 1 шт,
- Предохранитель (15А) - 1 шт
- Винт DIN7985 М4*35 - 3 шт,
- Гайка с фланцем DIN6923 M4 рифленая - 3 шт,
- Шайба рифленая DIN 6798A M6 - 1 шт,
- Велкро "липучка"- 1 комплект,
- Кабель с установленной клеммой "Мама» (красный 1,5мм²) - 1шт,
- Кабель с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой (красный 1,5мм²)- 1шт,
- Колодка гнездовая пластиковая - 1 шт,
- Упаковка для монтажного комплекта - 1 шт.
Комплектация комплекта KA.CW.13.0:
- Жгут питания №1(на розетку 13pin) - 1 шт.
- Жгут питания №2 (красный/желтый 2,5мм²) - 1 шт.
- Кабель дополнительный (красный 1,0мм²) - 1шт.
- Монтажный комплект - 1шт.
- Розетка 13-контактная с резиновым уплотнителем(пыльником) - 1шт.
- Инструкция по подключению и монтажу со вспомогательным изображением - 1шт.
- Упаковочная коробка (тип 2) - 1шт.
Монтажный комплект KA.CW.13.0:
- Реле коммутации электрических цепей постоянного тока (4 контактное) - 1 шт,
- Колодка гнездовая (для реле) - 1 шт,
- Корпус предохранителя пластиковый - 3 шт,
- Предохранитель (5А) - 1 шт.
- Предохранитель (20А) - 2 шт.
- Термоусадочная трубка - 3 шт.
- Кабель дополнительный (белый 1,0мм²) - 1шт.
- Кабель с установленной клеммой "Мама» (красный 1мм²) - 2шт,
- Кабель с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой (красный 2,5мм²) -1шт,
- Кабель с установленной клеммой "Мама» (красный 2,5мм²) - 1шт,
- Кабель с установленной клеммой "Мама» (желтый 2,5мм²) - 1шт,
- Кабель с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой (желтый 2,5мм²) -1шт,
- Кабель с установленной клеммой "Мама" с одной стороны и с клеммой "Мама" с другой (желтый 2,5мм²) -1шт,
- Упаковка для монтажного комплекта - 1 шт.
Подробное описание:
Блок согласования:
Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 13-и контактную розетку без существенной нагрузки на бортовую сеть автомобиля. Блок согласования представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, а именно: Стоп сигнал, правый и левый указатели поворотов, правый и левый габаритные огни, противотуманный фонарь или лампа указателя заднего хода. Модуль подключается к штатной проводке автомобиля, через подключение непосредственно к задним фарам. Модуль абсолютно не видим электронным системам автомобиля, так как потребляет незначительное количество электрического тока (менее 10 мА).
Также модуль не может повлиять на работоспособность штатных систем автомобиля, так как не может передавать никакой электрический ток в штатную систему автомобиля, соответственно, никак не влияя на ее работоспособность.
Кабель питания: 1 проводник 1,5мм2(красный) длина - 4,5м провод марки ПВАМ.
Розетка 13-контактная с резиновым уплотнителем(пыльником):
Предназначена для подключения электрики прицепного устройства. Корпус розетки изловлен из высококачественного пластика, соединительные контакты изготовлены из латуни.
Инструкция:
Включает в себя рисунок модели автомобиля, для которого изготовлен комплект электрики, в иллюстрации изображено, что входит в комплект электрики, правила и начало работ, а также “маршрут” прокладки проводов c учетом технических характеристик конкретной модели автомобиля, произведена иллюстрационно частичная разборка обшивки автомобиля, которая необходима для проведения монтажа проводки, указана электрическая схема подключения 7 или 13 контактной розетки, указан номер телефона адрес электронной почты.
Упаковка:
- Материал товарной упаковки картонная коробка 295х170х53.
- Материал групповой упаковки Картонная коробка размер, мм: 380х280х228.
- Количество товарных упаковок в групповой упаковке - 8 шт. Вес 7,6 кг.
- Вес товарной упаковки: 950 г.
