Smart Connect ( Концепт Авто ) (1,6) Герметичный чехол

Описание:

Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 7-ми контактную розетку без существенной нагрузки на бортовую сеть автомобиля.

Корпус блока помещен в полиуретановый кожух, стык кожуха и корпуса дополнительно обработан герметиком и надёжно зафиксирован нейлоновой стяжкой.
Жгут проводов помещен в термоусадочную трубку с клеевым слоем.
Смарт коннект представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, а именно:
Стоп сигнал, правый и левый указатели поворотов, правый и левый габаритные огни, противотуманный фонарь или лампа указателя заднего хода. Модуль подключается к штатной проводке автомобиля, через подключение непосредственно к задним фарам, либо через специальную соединительную колодку, штатно расположенную на автомобиле (если предусмотрено заводом изготовителем автомобиля).


Модуль абсолютно не видим электронным системам автомобиля, так как потребляет незначительное количество электрического тока (менее 10 мА).
Также модуль не может повлиять на работоспособность штатных систем автомобиля, так как ни при каких обстоятельствах не может передавать никакой электрический ток в штатную систему автомобиля, соответственно, никак не влияя на ее работоспособность.

Температура эксплуатации от -40°C до +45°C
Артикул производителя: KA.SC.7.1 Сase
Номер штрихкода (EAN-13) : 4603312196865

Гарантия: 3 года.



Цена: 2990 p.

Технические характеристики:

  • Розетка ТСУ 7 - контактная с защитным пыльником (ISO 1724).
  • Материал проводников - Провода марки ПВАМ (ссылка на производителя).
  • Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина -1,6м, 1 проводник 1,5мм2 (белый) длина -1,6м, Входные сигналы:6 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный) Питание: 1 проводник 1,5мм2(красный) длина - 4,5м.
  • Обработка кабеля наконечниками: На концы проводов подключаемые к розетке ТСУ установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама". Групповая изоляция проводов подключаемых к розетке ТСУ.
  • Все проводники собраны в общую ПВХ трубку для автомобильной промышленности, с внешним диаметром 10мм.
  • Вес 0,49 кг.

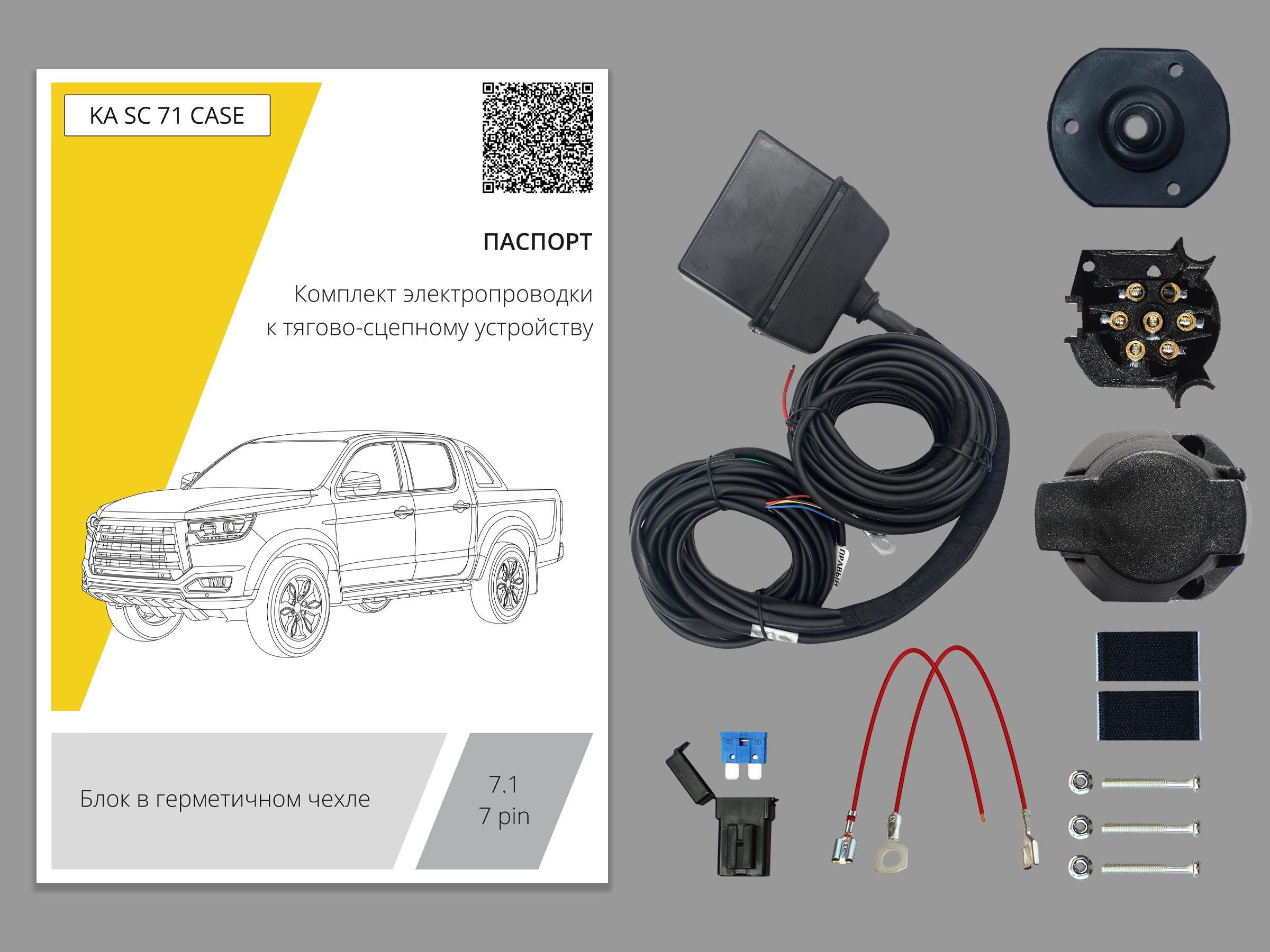

Комплектация:

  • Блок -1шт.
  • Жгут проводов -1шт.
  • Кабель питания-1шт.
  • Монтажный комплект-1шт.
  • Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
  • Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
  • Упаковочная коробка-1шт.

Монтажный комплект:

  • Корпус предохранителя пластиковый - 1 шт,
  • Предохранитель (15А) - 1 шт,
  • Винт DIN7985 М4*35 - 3 шт,
  • Гайка с фланцем DIN6923 M4 рифленая - 3 шт,
  • Велкро "липучка"- 1 комплект,
  • Провод с установленной клеммой "Мама" - 1шт,
  • Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт,
  • Колодка гнездовая пластиковая - 1 шт,
  • Упаковка для монтажного комплекта- 1 шт.

Упаковка:

  • Материал товарной упаковки картонная коробка 270х165х50.
  • Материал групповой упаковки - картонная коробка размер, мм: 380х285х228.
  • Количество товарных упаковок в групповой упаковке  - 16 шт. Вес 8,8 кг.
  • Размещение на паллете размером 800х1200, 36 товарных упаковок в 4 ряда.
  • Вес паллета с полной загрузкой: 317 кг.
