Модуль согласования Smart connect KA.SC.7.2

Описание:

Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 7-ми контактную розетку (ISO 1724) без существенной нагрузки на бортовую сеть автомобиля, а также для осуществления функции отключения парктроника при подключенном сопряженном устройстве. Имеет систему защиты от несанкционированного отключения розетки сопряженного устройства, функцию диагностики сопряженного устройства, и др. Смарт коннект представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, и имеет следующие функции на борту:

  • Работа с системой CAN-шина и подобными системами.
  • Функция включения противотуманных фар прицепа с выключенными фарами на автомобиле.
  • Функция двойного напряжения одного кабеля (мультиплексная система).
  • Функция переноса с неработающих указателей поворота на лампы  габаритных огней.
  • Отключение датчиков парковки
  • Охрана сопряженного устройства
  • Визуальная диагностика ламп прицепа
  • Индикатор неисправности сопряженного устройства
  • Защита от некорректного подключения полярностей

Температура эксплуатации от -40°C до +45°C
Артикул производителя: KA.SC.7.2
Номер штрихкода (EAN-13) : 4603312196018

KA-SC-7-2

Цена: 3500 p.

Технические характеристики, комплектация:

  • Розетка ТСУ 7 - контактная с защитным пыльником.
  • Материал проводников - Провода марки ПВАМ (ссылка на производителя).
  • Сечение проводников: Выходные сигналы: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина -1,6м, 1 проводник 1,5мм2 (белый) длина -1,6м, Входные сигналы: 7 проводов 0,35мм2 (красный, синий, желтый, зеленый, коричневый, черный, оранжевый) Питание: 1 проводник 1,5мм2 (красный) длина - 4,5м.
  • Обработка кабеля наконечниками: На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники. На провод 1,5мм2 (белый) установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"), Провод питания 1,5мм2 (красный) установлен наконечник "мама".
  • Групповая изоляция проводов, подключаемых к розетке ТСУ: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности с внешним диаметром 10мм.

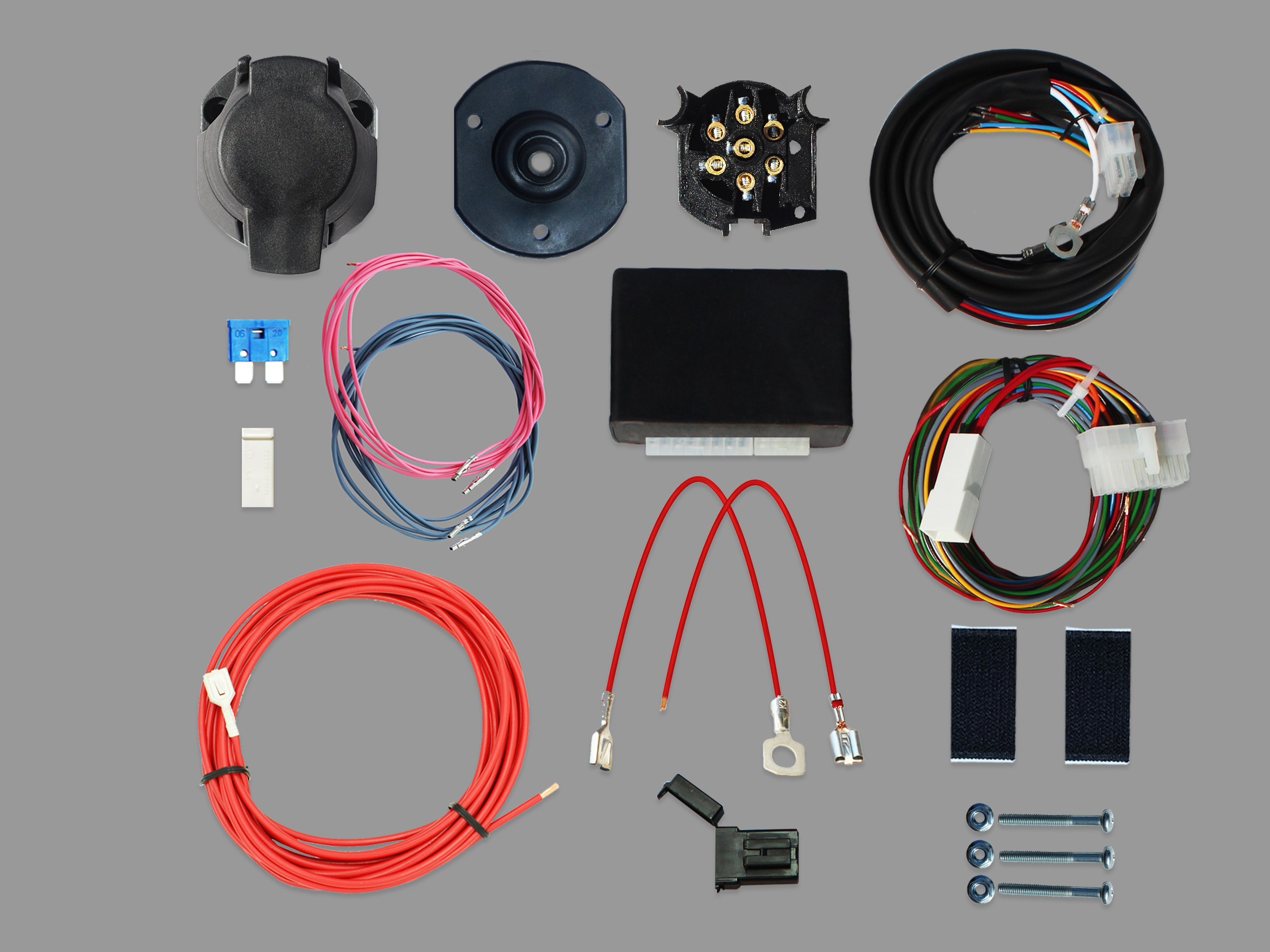

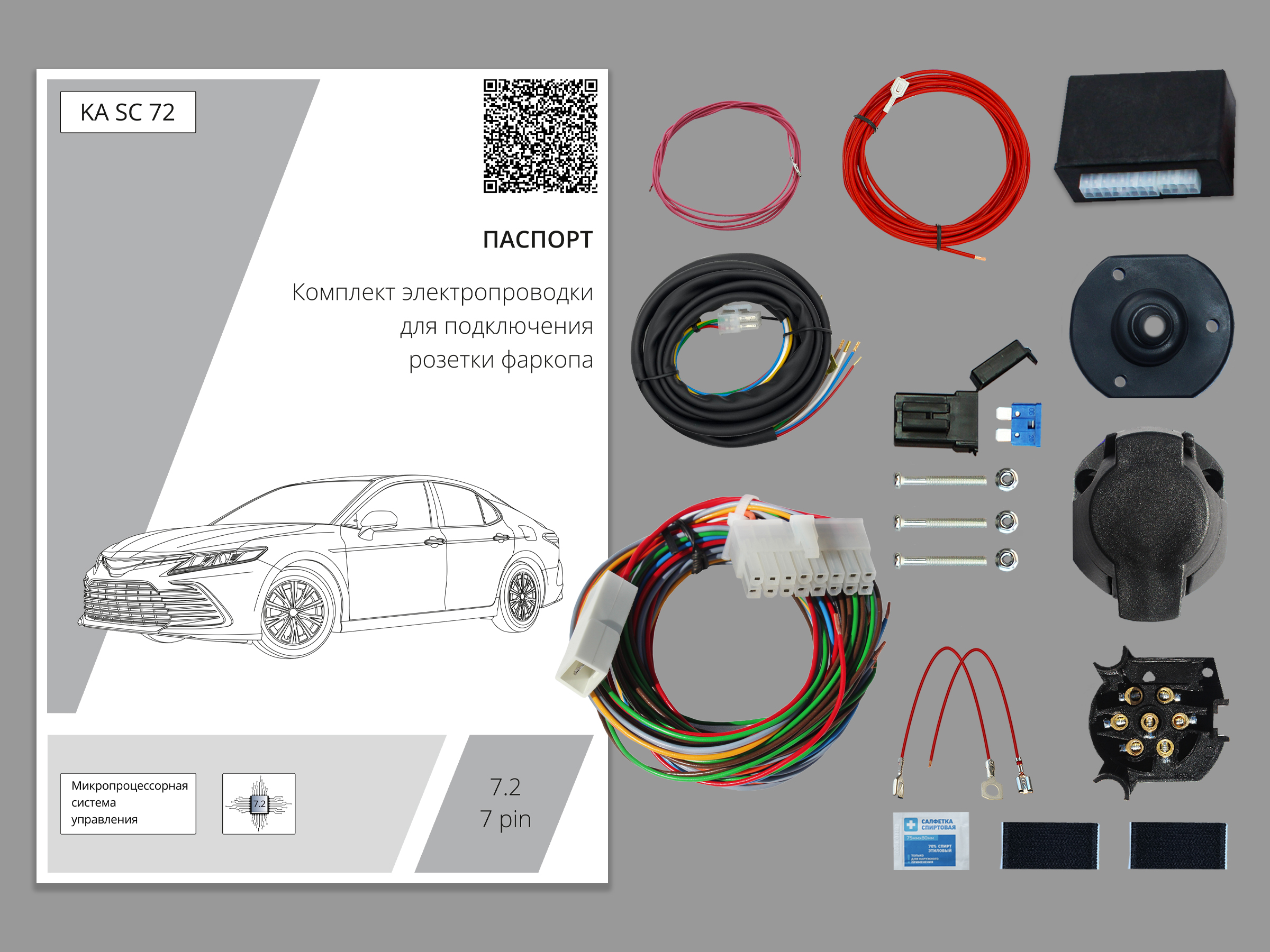

Комплектация:

  • Блок -1шт.
  • Жгут проводов основной (16-пин) -1шт.
  • Жгут проводов основной (8-пин) -1шт.
  • Провод дополнительный (розовый) -2шт.
  • Провод дополнительный (серый) -2шт.
  • Кабель питания-1шт.
  • Монтажный комплект-1шт.
  • Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
  • Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
  • Упаковочная коробка-1шт.

 Монтажный комплект:

  • Корпус предохранителя пластиковый - 1 шт.,
  • Предохранитель (15А) - 1 шт.,
  • Винт DIN7985 М4*35 - 3 шт.,
  • Гайка с фланцем DIN6923 M4 рифленая - 3 шт.
  • Велкро "липучка"- 1 комплект,
  • Провод с установленной клеммой "Мама" - 1шт,
  • Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт,
  • Колодка гнездовая пластиковая - 1 шт.,
  • Упаковка для монтажного комплекта- 1 шт.
  • Вес 0,31 кг.

Упаковка:

  • Материал товарной упаковки -картонная коробка 270х165х50
  • Материал групповой упаковки -Картонная коробка размер, мм : 380х285х228.
  • Количество товарных упаковок в групповой упаковке - 8 шт. Вес 4,8 кг.
  • Стандартное размещение на паллете размером 800х1200, 36 товарных упаковок в 4 ряда.
  • Вес 192 кг.
