Комплект штатной электрики для фаркопа LADA Niva Legend 2020- с блоком
Описание:
Комплект электропроводки с оригинальными колодками предназначен для быстрого подключения фаркопа к бортовой сети автомобиля LADA Niva Legend. Подключение осуществляется к штатным разъемам задних фонарей. Такой способ подключения исключает вмешательство в электрическую сеть автомобиля и позволяет смонтировать электропроводку фаркопа быстро и самостоятельно. Каждый комплект разрабатывается под конкретную модель автомобиля с учетом ее особенностей.
Марка и модель автомобиля: LADA Niva Legend
Выпуск: с 2020 г.
Температура эксплуатации от -40°C до +45°C.
Артикул производителя: KA SC 71 144 010
Номер штрих кода (EAN-13) : 4603312196063
Гарантия: 3 года.

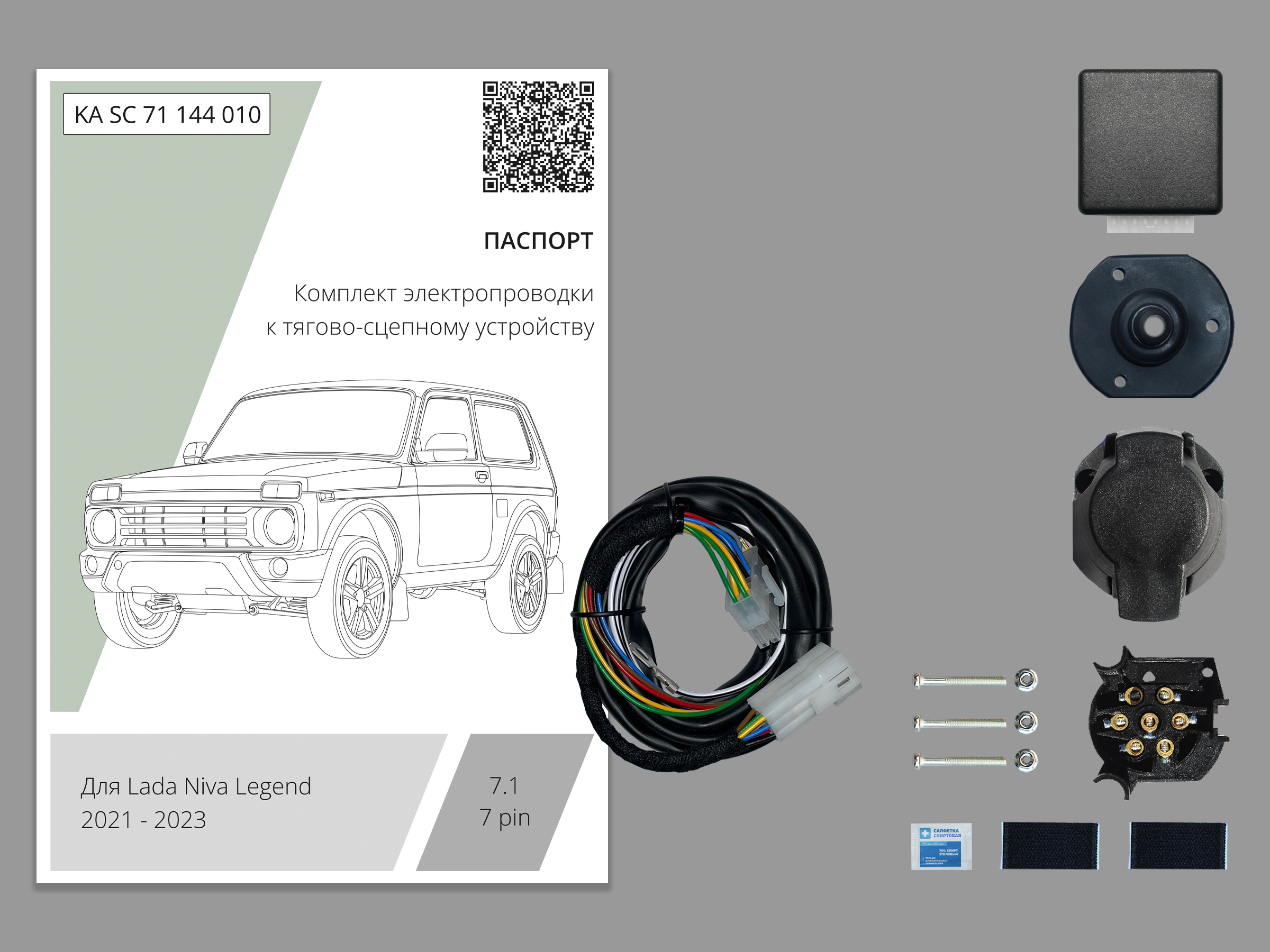

Комплектация:
- Блок -1шт.
- Жгут проводов основной -1шт.
- Монтажный комплект-1шт.
- Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
- Инструкция по подключению и монтажу со вспомогательным изображением-1шт.
- Упаковочная коробка-1шт.
Подробное описание:
Блок согласования:
Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 7-ми контактную розетку без существенной нагрузки на бортовую сеть автомобиля. Блок согласования представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, а именно: Стоп сигнал, правый и левый указатели поворотов, правый и левый габаритные огни, противотуманный фонарь или лампа указателя заднего хода. Модуль подключается к штатной проводке автомобиля, через подключение непосредственно к задним фарам. Модуль абсолютно не видим электронным системам автомобиля, так как потребляет незначительное количество электрического тока (менее 10 мА).
Также модуль не может повлиять на работоспособность штатных систем автомобиля, так как не может передавать никакой электрический ток в штатную систему автомобиля, соответственно, никак не влияя на ее работоспособность.
Жгут проводов со штатными колодками:
Материал проводника - Провод марки ПВАМ (ссылка на производителя). На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники, с другой стороны провода оснащены штатными колодками для подключения "в разрыв" задних фонарей, кроме провода 1,0мм2 (белый) на нем установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"). Групповая изоляция: Все проводники собраны в общий жгут с применением флисовой изоленты на тканевой основе и ПВХ трубки для автомобильной промышленности.
Монтажный комплект:
- Винт DIN7985 М4*35 - 3 шт,
- Гайка с фланцем DIN6923 M4 рифленая - 3 шт,
- Шайба рифленая DIN 6798A M6 - 1 шт,
- Велкро "липучка"- 1 комплект,
- Спиртовая салфетка - 1шт.
- Упаковка для монтажного комплекта - 1 шт.
Розетка 7-контактная с резиновым уплотнителем(пыльником):
Предназначена для подключения электрики прицепного устройства. Корпус розетки изловлен из высококачественного пластика, соединительные контакты изготовлены из латуни.
Инструкция:
Включает в себя рисунок модели автомобиля, для которого изготовлен комплект электрики, в иллюстрации изображено, что входит в комплект электрики, правила и начало работ, а также “маршрут” прокладки проводов c учетом технических характеристик конкретной модели автомобиля, произведена иллюстрационно частичная разборка обшивки автомобиля, которая необходима для проведения монтажа проводки, указана электрическая схема подключения 7 или 13 контактной розетки, указан номер телефона адрес электронной почты.
Упаковка:
- Материал товарной упаковки картонная коробка 295х170х53.
- Материал групповой упаковки Картонная коробка размер, мм: 380х280х228.
- Количество товарных упаковок в групповой упаковке - 8 шт. Вес 5,6 кг.
- Вес товарной упаковки: 650 г.
